线性模组又称直线滑台,线性滑台,轨道等等,主要应用在机械设备中辅助中小型机械设备的正常运作.
◎BIH40同步带线性模组产品特色:
1.设计独到（铝材和高碳钢结合,可作支架或底板使用,大大减低设计及制作成本而达到最高效益）
2.高精度（误差在3微米以内,可调节预压使导轨和导轮之间的间隙达到“零”,平行式轴承导轮提高了平行精度而不产生明显误差）
3.高可靠性（偏心螺母设计和防松移设计）
4.高速度（比现有的其它型号快五倍,速度每秒可达10米及低噪音）
5.设计,安装及维护简便（产品结构轻巧,体积小,重量轻）
6.高防磨性（钢轴经过特别加硬处理）
◎TTW带大家认识模组
市面常见的线性模组一般分为手动机械式,电动驱动运动形式,精密型线性模组还有就是组合型的.工业发展方向的不同造成线性模组的应用领域和使用特点的不同,其主要还是几种的军工领域,食品领域,汽车领域,物流领域等的工业领域当中.
线性模组是指在自动化工业领域中对能够实现直线运动的装置的统称,也称为定位模组.线性模组可以认为是机械工程师的通过对机械的改造和机械的开发,互相分享经验和交流知识,最后得出一个普遍使用的知识产物.
◎TTW线性模组的应用:
1.物流领域:分类机械,移载机械等
2.其他工业领域等
3.军工领域:军用生产机械,模拟仿真
4.喷涂领域:往复机械,喷涂机械等
5.食品领域:分类机械,上料机械等
6.汽车领域:抓取机械,移载机械等

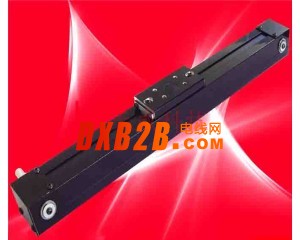

◎BIHM50同步带线性模组基本信息
同步带线性模组产品特性
1．设计、安装及维护简便（线性模组设计结构轻巧，体积小，重量轻）
2．高精度，可调节预压使导轨和导轮之间的间隙达到“零”，重复定位精度正负5丝，
3．高速度，驱动力足够的情况下，速度每秒可达10米导轨
4．高可靠性（线性模组滑块偏心螺母设计和防松移设计）
5．高防磨性（线性模组钢轴经过特别加硬处理）
6．设计独到（铝材和高碳钢结合，线性模组本身可作支架或底板使用，大大减低设计及制作成本而达到最高效益）
◎BIHM50同步带线性模组产品参数
◎BIHM50同步带线性模组知识库
BIHM50线性模组是由滚轮导轨加同步带驱动方式的精密同步带线性模组。‘B’表示同步带传动，‘I’表示滚轮内置，‘H’表示电机水平装，‘M’表示带电机，‘50’表示导轨宽度50MM。
◎同步带线性模组产品尺寸
导轨宽度是50MM，滑块宽度49MM，模组总宽度50MM，（模组）总高度60MM，滑块长度96MM，总长等于有效行程加滑块长度加120MM。有效行程根据客户的要求，导轨最长可以做到6米。
◎同步带线性模组产品速度
所配皮带是HTD型式3M15宽，同步轮选用是3M15宽28齿，所以同步轮转一圈是走84MM。由此可根据电机转数算出模组速度。
◎同步带线性模组产品精度及负荷
重复定位精度正负5丝，水平安装容许负荷147N，侧着安装容许负荷184N。X方向扭力2.7N-M，Y方向扭力8N-M，Z方向扭力8.2N-M。
◎同步带线性模组电机选配
电机采用TTW公司定制的57系列长轴电机，
